VKL060 是一个点阵式存储映射的 LCD 驱动器，可支持最大 60 点（15SEGx4COM）的 LCD 屏。单片机可通过 I2C 接口配 置显示参数和读写显示数据，可配置 4 种功耗模式，也可通 过关显示进入省电模式。其高抗干扰,超低功耗的特性适用 于水电气表以及工控仪表类产品。Z113+232

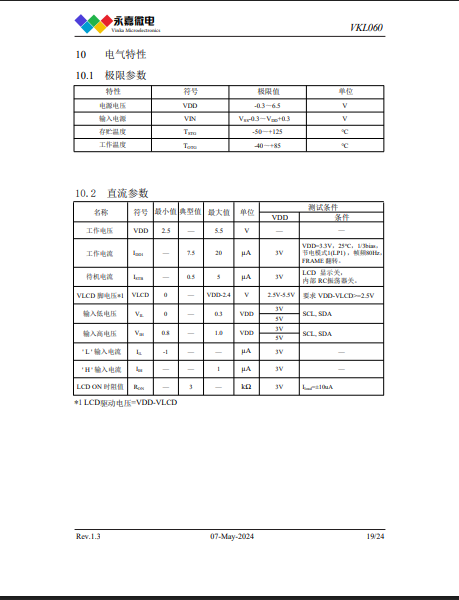

功能特点： • 工作电压 2.5-5.5V

• 内置 32 kHz RC 振荡器

• 偏置电压（BIAS）可配置为 1/2、1/3

• COM 周期（DUTY）为 1/4

• 内置显示 RAM 为 15x4 位

• 帧频 80Hz/71Hz/64Hz/53Hz 可调

• 省电模式（通过关显示进入）

• 可配置 4 种功耗模式

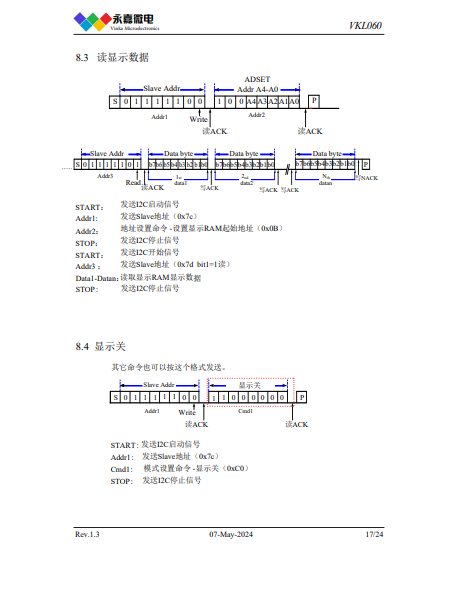

• I2C 通信接口

• 显示模式 15x4

• 3 种显示整体闪烁频率

• 软件配置 LCD 显示参数

• 读写显示数据地址自动加 1

• VLCD 脚提供 LCD 驱动电压（≤VDD）

• 内置上电复位电路 (POR)

• 超低功耗、高抗干扰

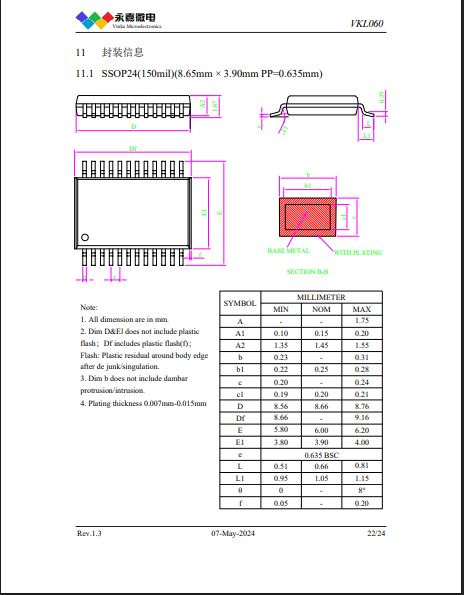

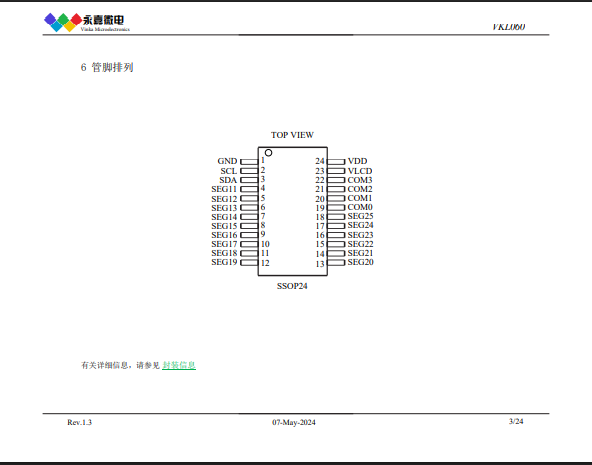

• 封装 SSOP24(150mil)(8.65mm × 3.9mm PP=0.635mm)

三、应用领域 • 面板手表 • 医疗仪器

LCD 驱动、液晶显示 IC、LCD 显示、液晶显示、显示 LCD、段码液晶屏驱动、LCD 液晶显示、段码屏 LCD 驱动、LCD 显示驱动芯片、LCD 显示驱动 IC、液晶驱动原厂、LCD 屏驱动、液晶屏驱动、驱动 LCD、驱动液晶、LCD 驱动控制器、液晶显示驱动原厂、段码 LCD 驱动、液晶段码屏驱动、液晶显示驱动芯片、点阵式液晶显示驱动、点阵式液晶显示 IC、液晶驱动 IC、液晶驱动芯片、LCD 芯片、液晶芯片、液晶驱动控制器、液晶 IC、段码驱动显示 IC、笔段式液晶驱动、LCD 液晶显示驱动、液晶 LCD 显示驱动、段码屏驱动厂家、段码驱动 IC、段码驱动芯片、段码屏显 IC、LCD 显示 IC、笔段式 LCD 驱动、LCD 显示芯片、段码屏显示 IC、段码屏显示芯片、LCD 段码液晶驱动、段码 LCD 液晶驱动、段码驱动原厂、液晶显示芯片、段式液晶驱动、段码显示 IC、LCD 液晶屏驱动、笔段 LCD 驱动、LCD 段码屏驱动、液晶屏驱动 IC、液晶屏驱动芯片、液晶段码 LCD 驱动、液晶 LCD 段码驱动、LCD 驱动器、液晶驱动电路、LCD 驱动 IC、断码 LCD 驱动、段码屏驱动原厂、LCD 驱动厂家、LCD 屏驱动 IC、点阵式 LCD 驱动、LCD 屏驱动芯片、点阵段码屏驱动、点阵液晶屏驱动、段码液晶驱动芯片、段码屏驱动、LCD 驱动原厂、LCD 驱动芯片、LCD 段码驱动、LCD 液晶驱动、液晶驱动 IC 原厂、液晶显示驱动 IC、点阵 LCD 驱动、段式 LCD 驱动、LCD 显示驱动、液晶显示驱动、段码液晶驱动

超低功耗 LCD 液晶控制器及驱动系列: VKL060   2.5～5.5V  15seg*4com            偏置电压 1/2 1/3   I2C 通讯接口   SSOP-24

VKL128   2.5～5.5V  32seg*4com            偏置电压 1/2 1/3   I2C 通讯接口   LQFP-44

VKL144A  2.5～5.5V  36seg*4com           偏置电压 1/2 1/3   I2C 通讯接口   TSSOP-48

VKL144B  2.5～5.5V  36seg*4com        偏置电压 1/2 1/3   I2C 通讯接口   QFN48L (6MM*6MM)

静态显示 LCD 液晶控制器及驱动系列： VKS118   2.4～5.2V  118seg*2com           偏置电压 --       4 线通讯接口   LQFP-128

VKS232   2.4～5.2V  116seg*2com           偏置电压 1/1 1/2   4 线通讯接口   LQFP-128

RAM 映射 LCD 控制器和驱动器系列： VK1024B  2.4V～5.2V   6seg*4com  6*3   6*2             偏置电压 1/2 1/3   S0P-16

VK1056B  2.4V～5.2V   14seg*4com 14*3  14*2             偏置电压 1/2 1/3   SOP-24/SSOP-24

VK1072B  2.4V～5.2V   18seg*4com 18*3  18*2             偏置电压 1/2 1/3  SOP-28

VK1072C  2.4V～5.2V  18seg*4com  18*3  18*2             偏置电压 1/2 1/3   SOP-28

VK1088B  2.4V～5.2V  22seg*4com  22*3                  偏置电压 1/2 1/3   QFN-32L（4MM*4MM）

VK0192   2.4V～5.2V  24seg*8com                         偏置电压 1/4      LQFP-44

VK0256   2.4V～5.2V  32seg*8com                         偏置电压 1/4      QFP-64

VK0256B  2.4V～5.2V  32seg*8com                         偏置电压 1/4       LQFP-64

VK0256C  2.4V～5.2V  32seg*8com                         偏置电压 1/4      LQFP-52

VK1621 2.4V～5.2V  32*4 32*3 32*2       偏置电压 1/2 1/3   LQFP44/48/SSOP48/SKY28/DICE 裸片

VK1622  2.7V～5.5V   32seg*8com          偏置电压 1/4     LQFP44/48/52/64/QFP64/DICE 裸片

VK1623  2.4V～5.2V   48seg*8com          偏置电压 1/4     LQFP-100/QFP-100/DICE 裸片

VK1625    2.4V～5.2V  64seg*8com                 偏置电压 1/4    LQFP-100/QFP-100/DICE

VK1626    2.4V～5.2V  48seg*16com                偏置电压 1/5    LQFP-100/QFP-100/DICE

高抗干扰 LCD 液晶控制器及驱动系列: VK2C21A  2.4～5.5V  20seg*4com 16*8          偏置电压 1/3 1/4   I2C 通讯接口    SOP-28

VK2C21B  2.4～5.5V  16seg*4com 12*8         偏置电压 1/3 1/4   I2C 通讯接口    SOP-24

VK2C21C  2.4～5.5V  12seg*4com 8*8          偏置电压 1/3 1/4   I2C 通讯接口    SOP-20

VK2C21D  2.4～5.5V  8seg*4com   4*8           偏置电压 1/3 1/4   I2C 通讯接口    SOP-16

VK2C22A  2.4～5.5V 44seg*4com                偏置电压 1/2 1/3   I2C 通讯接口    LQFP-52

VK2C22B  2.4～5.5V  40seg*4com                偏置电压 1/2 1/3   I2C 通讯接口    LQFP-48

VK2C23A  2.4～5.5V  56seg*4com 52*8         偏置电压 1/3 1/4   I2C 通讯接口    LQFP-64

VK2C23B  2.4～5.5V  36seg*8com                偏置电压 1/31/4   I2C 通讯接口    LQFP-48

VK2C24   2.4～5.5V  72seg*4com 68*8 60*16     偏置电压 1/3 1/4 1/5   I2C 通讯接口
